KL02_136

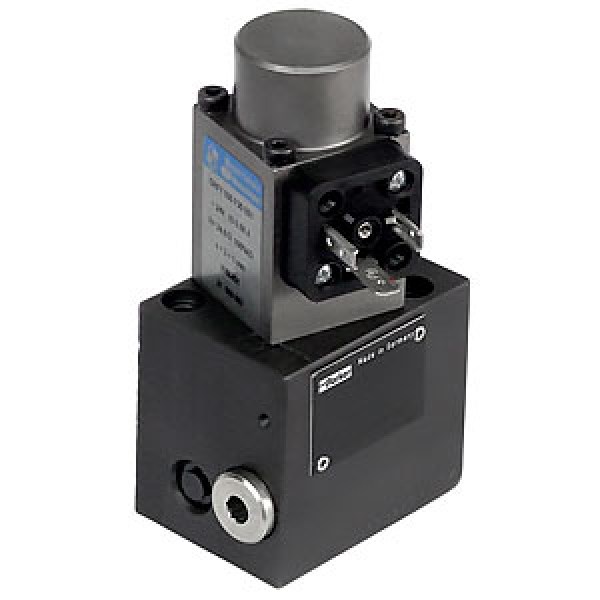

Двухпутевой пропорциональный регулирующий клапан расхода Серия DUR*L06

KL02 137



Пропорциональные регулирующие клапаны расхода серии DUR*L06 используются для обеспечения заданной интенсивнос- ти потока жидкости на участке A-B с компенсацией давления. В состав пропорционального клапана входит встроенный обратный клапан для регулирования интенсивности возвратного потока. Для регулирования скорости потока изменением расхода рабочей среды на входе в исполнительный механизм и на выходе из него можно использовать плоский выпрямитель.

Назначение:

При запитывании соленоида измерительный золотник открывает канал, сжимая возвратную пружину, и до выпускного канала B поток регулируется золотником, обеспечивающим компенсацию давления. С помощью этого золотника перепад давления на измерительной диафрагме поддерживается постоянным. Иначе говоря, любые изменения нагрузки от давления компенсируются, и расход масла поддерживается постоянным. В сочетании с цифровым усилителем мощности PCD00A-400 параметры клапана можно сохранять, изменять и точно воспроизводить.

Технические характеристики:

• Низкий гистерезис

• Высокая воспроизводимость результатов

• Независимость интенсивности потока масла от нагрузки

• Наличие обратного клапана в обходной ветви

• Монтаж согласно ISO 6263

• 5 значений интенсивности потока



Конструкция   Клапан с измерительной диафрагмой, проходное отверстие которой регулируется электроприводным устройством, и с устройством измерения нагрузки
Вариант монтажа   на промежуточной плите NG06, плоскость сопряжения согласно DIN 24340, ISO, СЕТОР
Положение установки   без ограничений, предпочтительно горизонтальное
Температура окружающего воздуха [С] -20°С...+50
Средняя наработка на отказ [Год] 150
Масса [кг] 1,6
Напряжение [В] 24
Макс, ток управления [мА] 680
Сопротивление катушки соленоида [Ом] 24
Рабочий цикл   100% при эффективном распределении нагрузки
Подключение соленоида   Разъем согласно EN 175301-803
Класс защиты   IP 65 в соответствии со стандартом EN60529 (клапан установлен и подключен к источнику питания)
Модуль усилителя   PCD00A-400
Рабочее давление [бар] макс. 210
Температура рабочей среды [С] +20 до макс. +70
Диапазон вязкости [сСт]/ [мм2/с] 12...230
Фильтрация   ISO 4406(1999); 18/16/13
Мин. перепад давления [бар] DUR 1.6/3.2: 3; DUR 6.3/12: 5; DUR 18: 8
Гистерезис при Qном [%] 6
Гистерезис при Q < 20% • Qном [%] 6
Воспроизводимость результатов при ДУ^ = 5 В [%] 2





Продукция Parker Hannifin маркируется составным артикулом. Правила формирования кода заказа. Клапаны расхода: Двухпутевой пропорциональный регулирующий клапан расхода Серия DUR*L06

Artikul 064

Перечень кодов заказа:

DUR1,6L06PKA DUR3,2L06PKA DUR6,3L06PKA DUR12L06PKA DUR18L06PKA DUR1,6L06PK1 DUR3,2L06PK1 DUR6,3L06PK1 DUR12L06PK1 DUR18L06PK1 DUR1,6L06PKA1 DUR3,2L06PKA1 DUR6,3L06PKA1 DUR12L06PKA1 DUR18L06PKA1 DUR1,6L06PK11 DUR3,2L06PK11 DUR6,3L06PK11 DUR12L06PK11 DUR18L06PK11

There are yet no reviews for this product.
